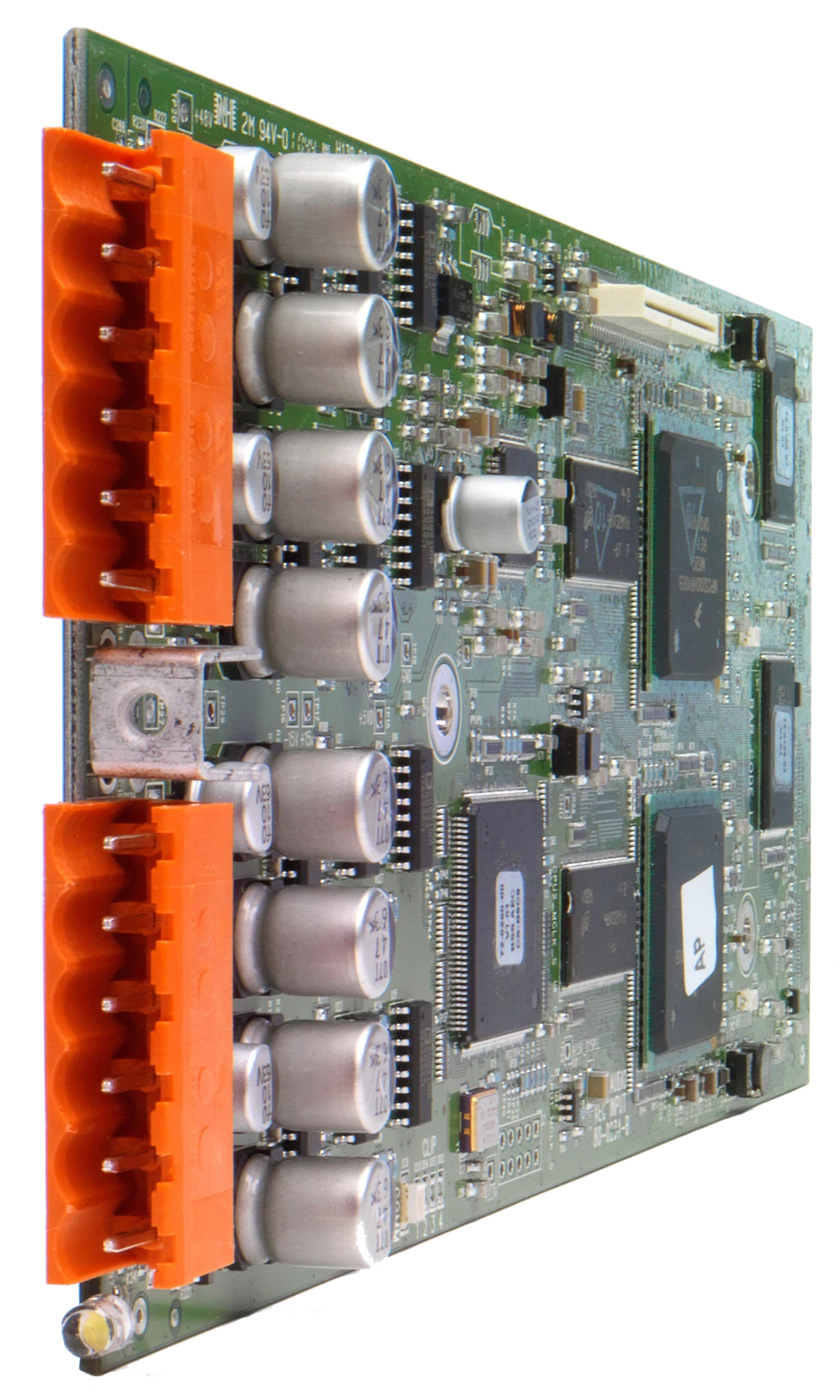

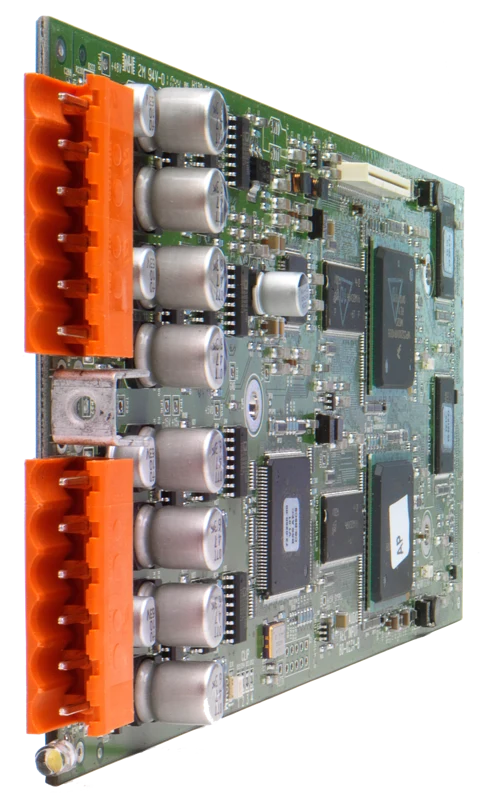

Soundweb London Analog Giriş Kartı, Soundweb London BLU-800, BLU-805, BLU-806, BLU-320, BLU-325, BLU-326, BLU-160, BLU-120, BLU-80, BLU-32 ve BLU-16 cihazlarının dört kart yuvasından herhangi birine takılmak üzere tasarlanmıştır. Bu analog kart, Soundweb London cihazlarının mikrofon / hat seviyesi sinyalleri almasını sağlar.
Soundweb London Analog Giriş Kartı, kanal başına yapılandırılabilir ve yazılım tarafından kontrol edilen Phantom Güç ile 0dB ila 48dB arasında 6dB adımlarında analog kazanç sunar.
Analog Giriş Kartının iki Combicon konnektörü şu şekilde kullanılır:
- Konnektör 1
- Dengeli / Dengesiz Ses, Kanal 1 - Mikrofon/Hat
- Dengeli / Dengesiz Ses, Kanal 2 - Mikrofon/Hat
- Konnektör 2
- Dengeli / Dengesiz Ses, Kanal 3 - Mikrofon/Hat
- Dengeli / Dengesiz Ses, Kanal 4 - Mikrofon/Hat
| Konnektör | [Mikrofon/Hat Combicon] | [Mikrofon/Hat Combicon] | ||
|---|---|---|---|---|
| Sinyal | 4 | 3 | 2 | 1 |
| Pin | [S + -] | [S + -] | [S + -] | [S + -] |
| Dengeli | Sıcak: + konumuna | Dengesiz | Sıcak: + konumuna |
|---|---|---|---|
| Soğuk: - konumuna | Kalkan ile bağlantı: - konumuna | ||
| Kalkan: S konumuna | Kalkan: S konumuna |
