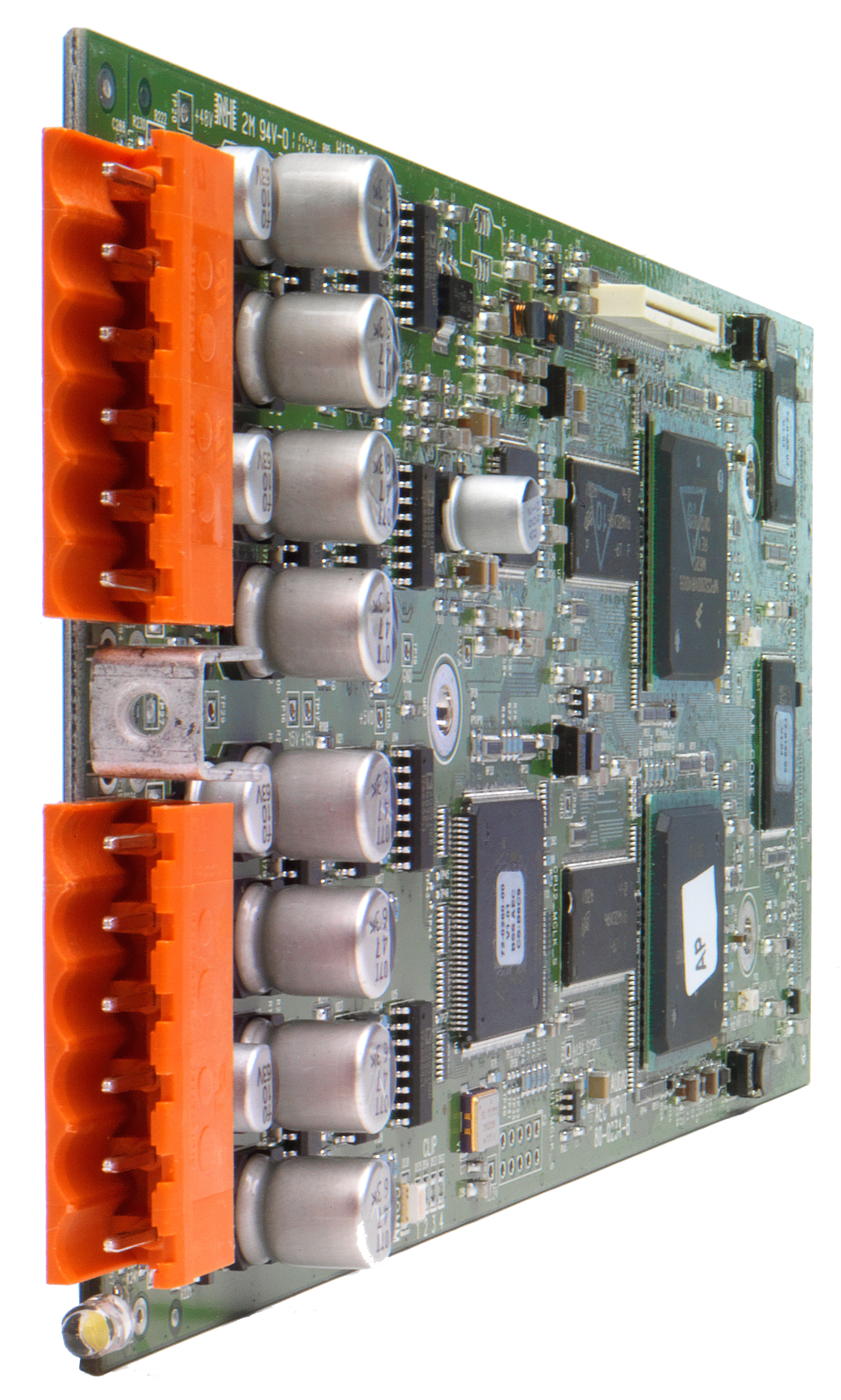

Soundweb London Analog Input Card er designet til at udfylde en af de fire kortslot på Soundweb London BLU-800, BLU-805, BLU-806, BLU-320, BLU-325, BLU-326, BLU-160, BLU-120, BLU-80, BLU-32 og BLU-16 enheder. Dette analoge kort muliggør, at Soundweb London-enheder kan modtage mikrofon-/linjeniveau-signaler.
Soundweb London Analog Input Card tilbyder Phantom Power, konfigurerbar pr. kanal og softwarestyret analog forstærkning i 6dB trin fra 0dB til 48dB.
Analog Input Card har to Combicon-stikkontakter, som anvendes som følger:
- Connector 1
- Balanceret / Ubalanceret lyd, Kanal 1 - Mic/Line
- Balanceret / Ubalanceret lyd, Kanal 2 - Mic/Line
- Connector 2
- Balanceret / Ubalanceret lyd, Kanal 3 - Mic/Line
- Balanceret / Ubalanceret lyd, Kanal 4 - Mic/Line
| Connector | [Mic/Line Combicon] | [Mic/Line Combicon] | ||
|---|---|---|---|---|
| Signal | 4 | 3 | 2 | 1 |
| Pin | [S + -] | [S + -] | [S + -] | [S + -] |
| Balanceret | Hot: til + | Ubalanceret | Hot: til + |
|---|---|---|---|
| Kold: til - | Link til skærm: til - | ||
| Skærm: til S | Skærm: til S |
