BSS ACC-MR-NAV10

Immagini più grandi

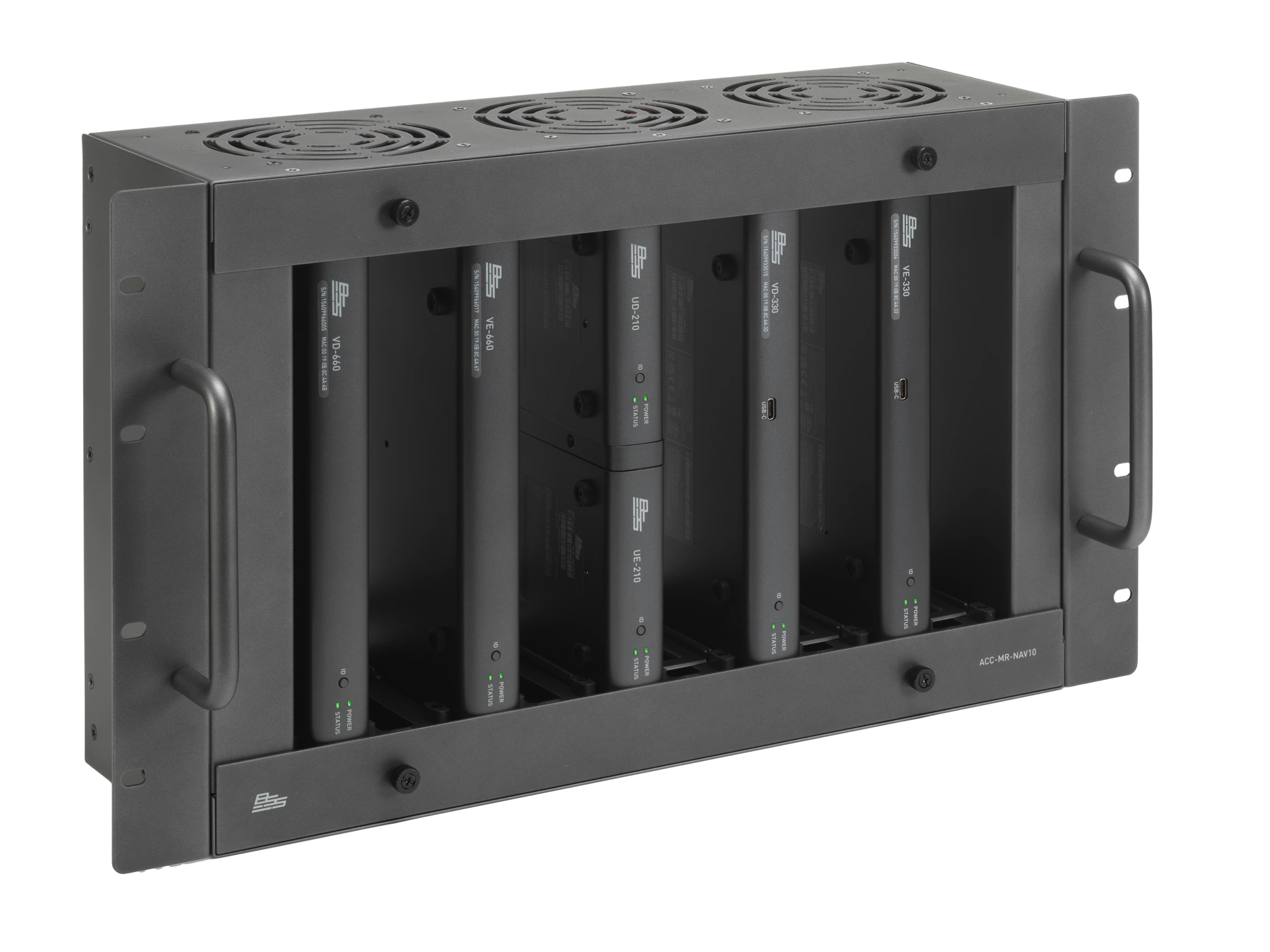

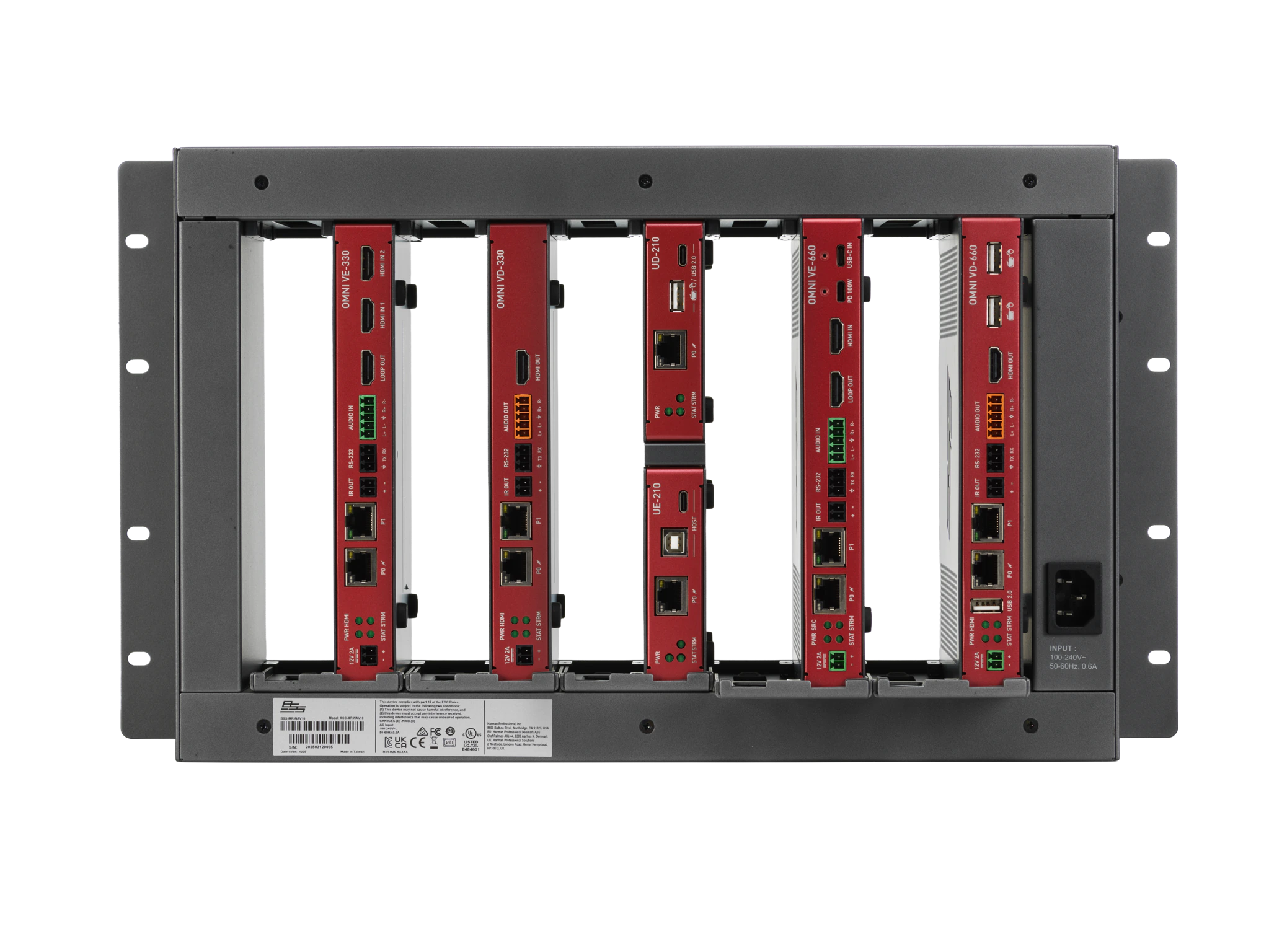

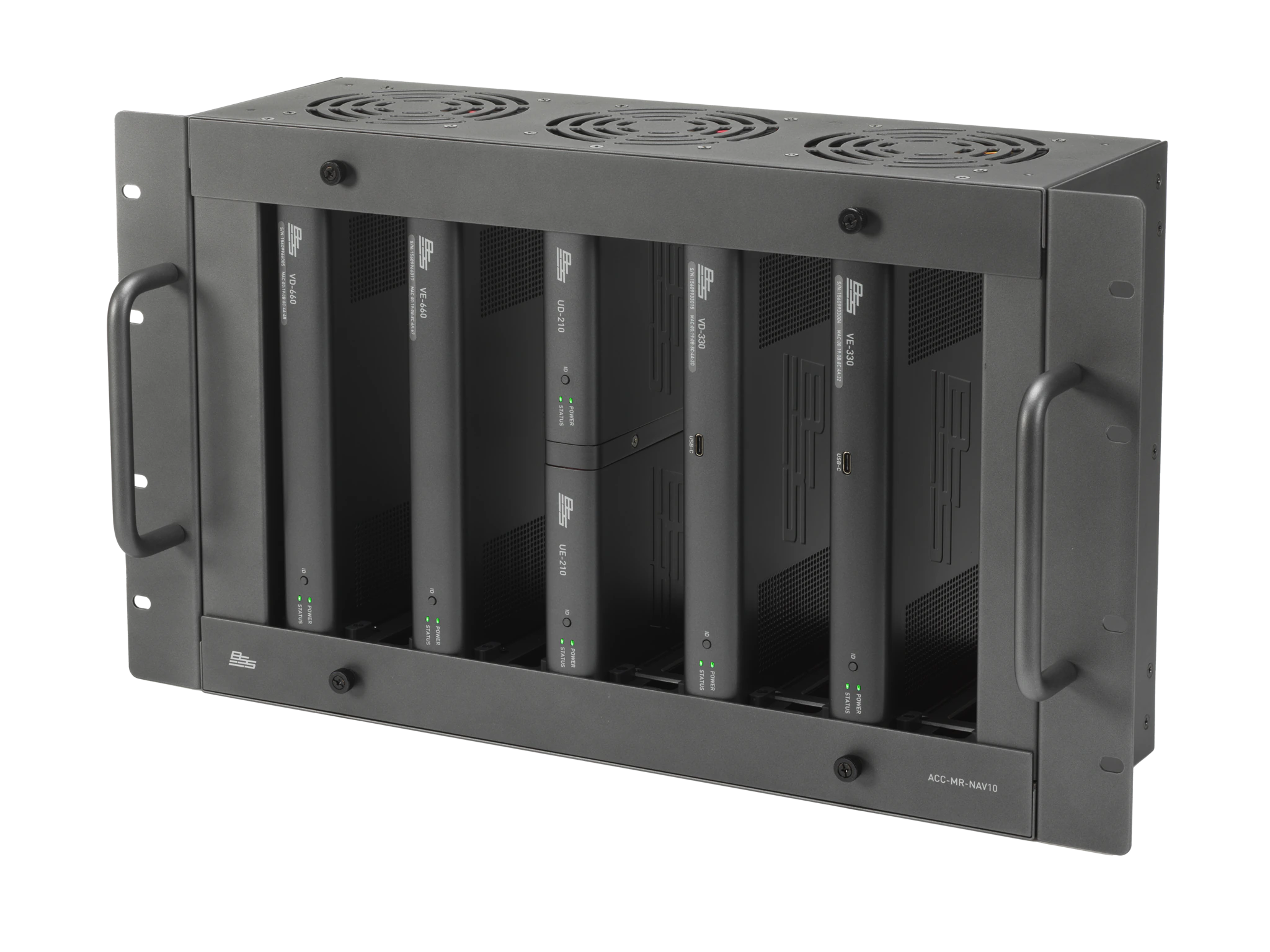

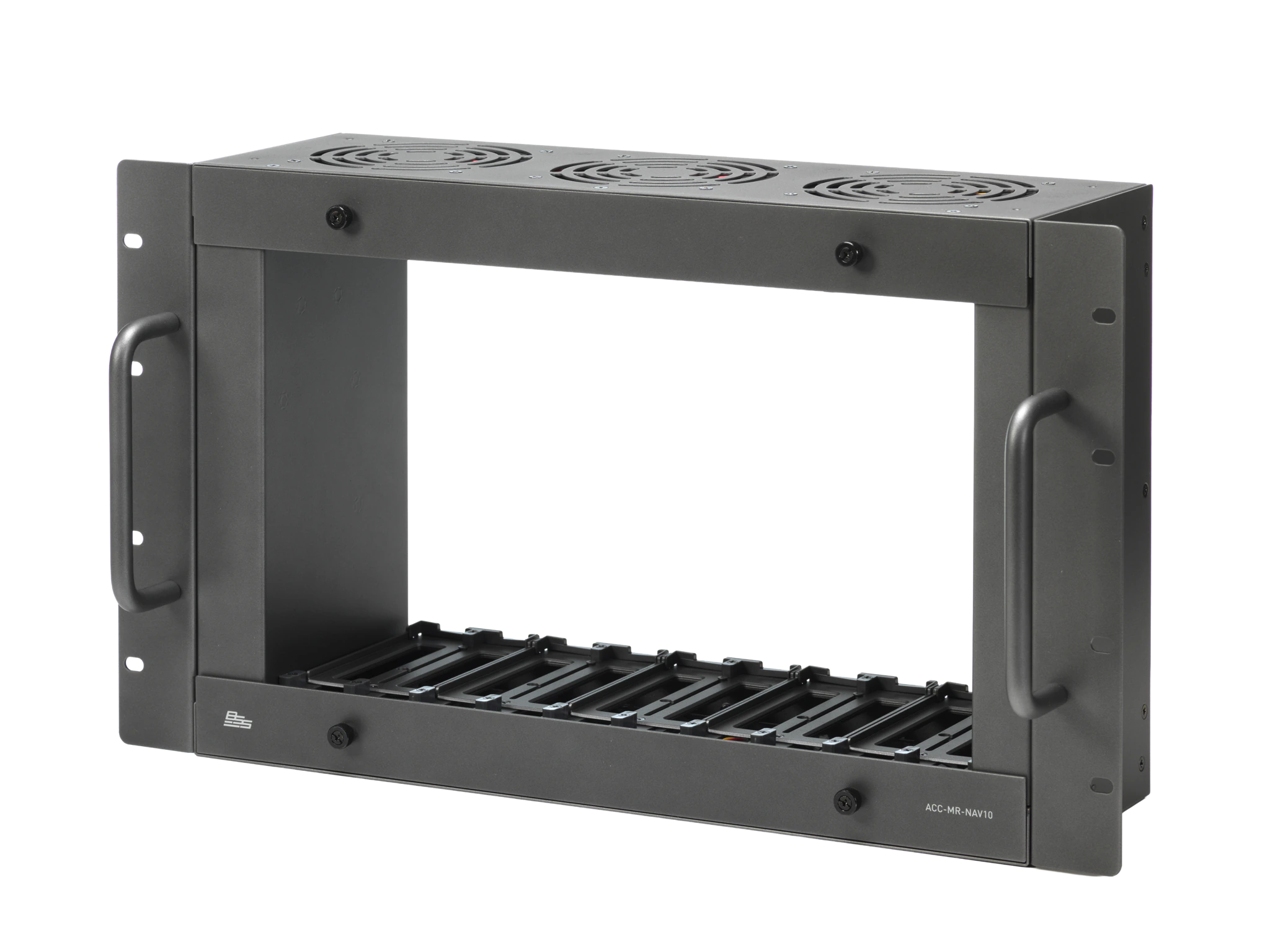

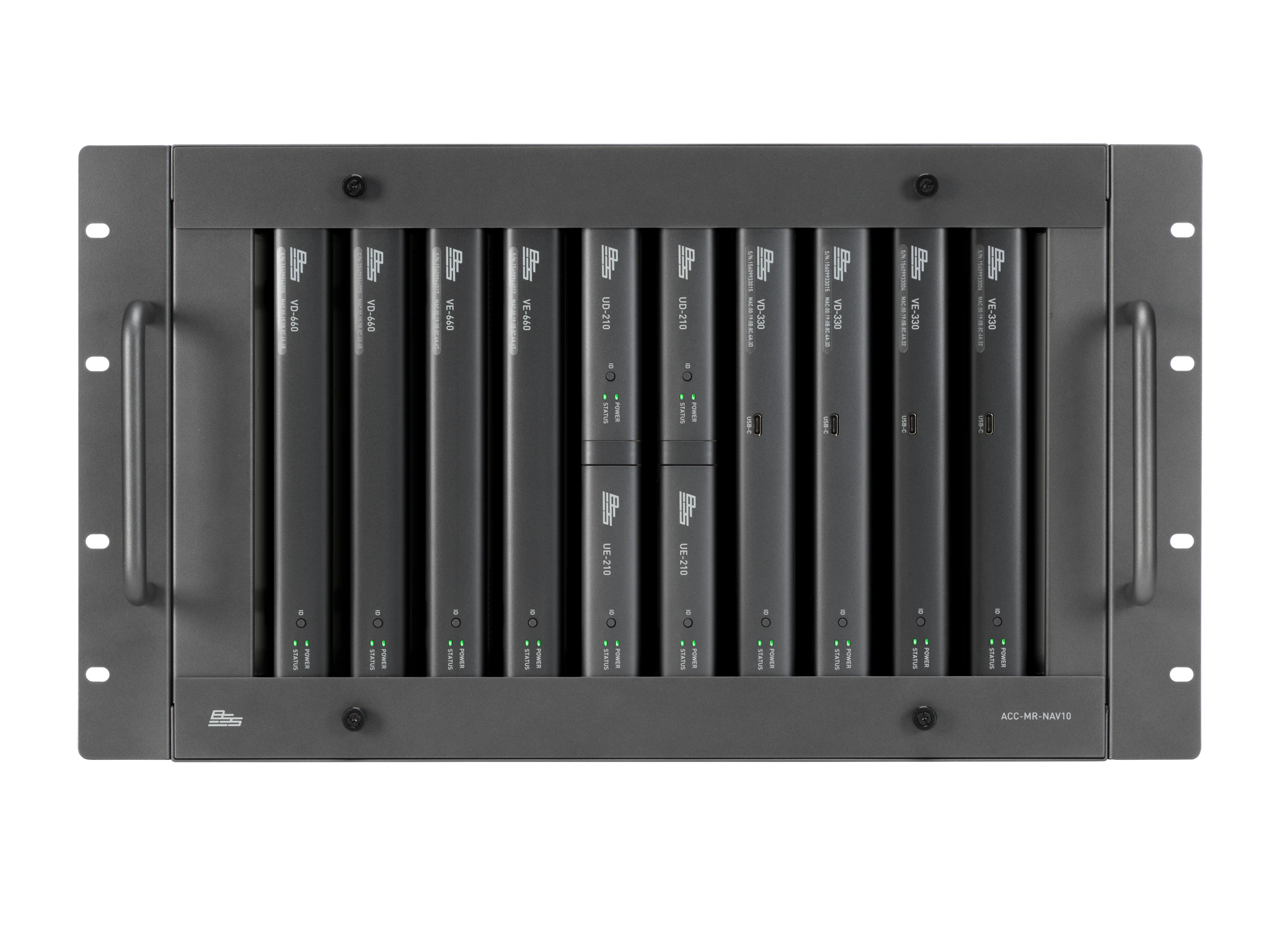

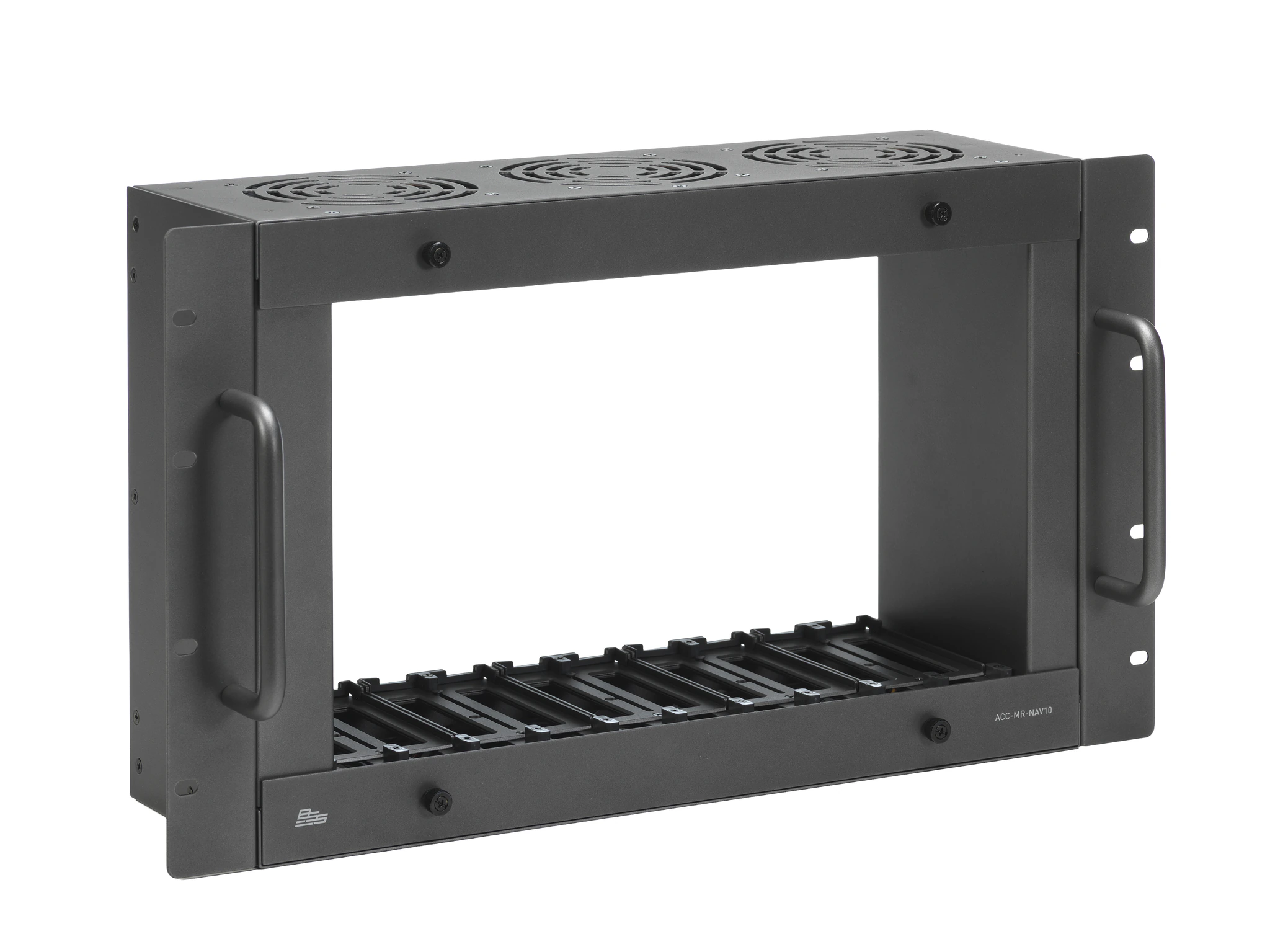

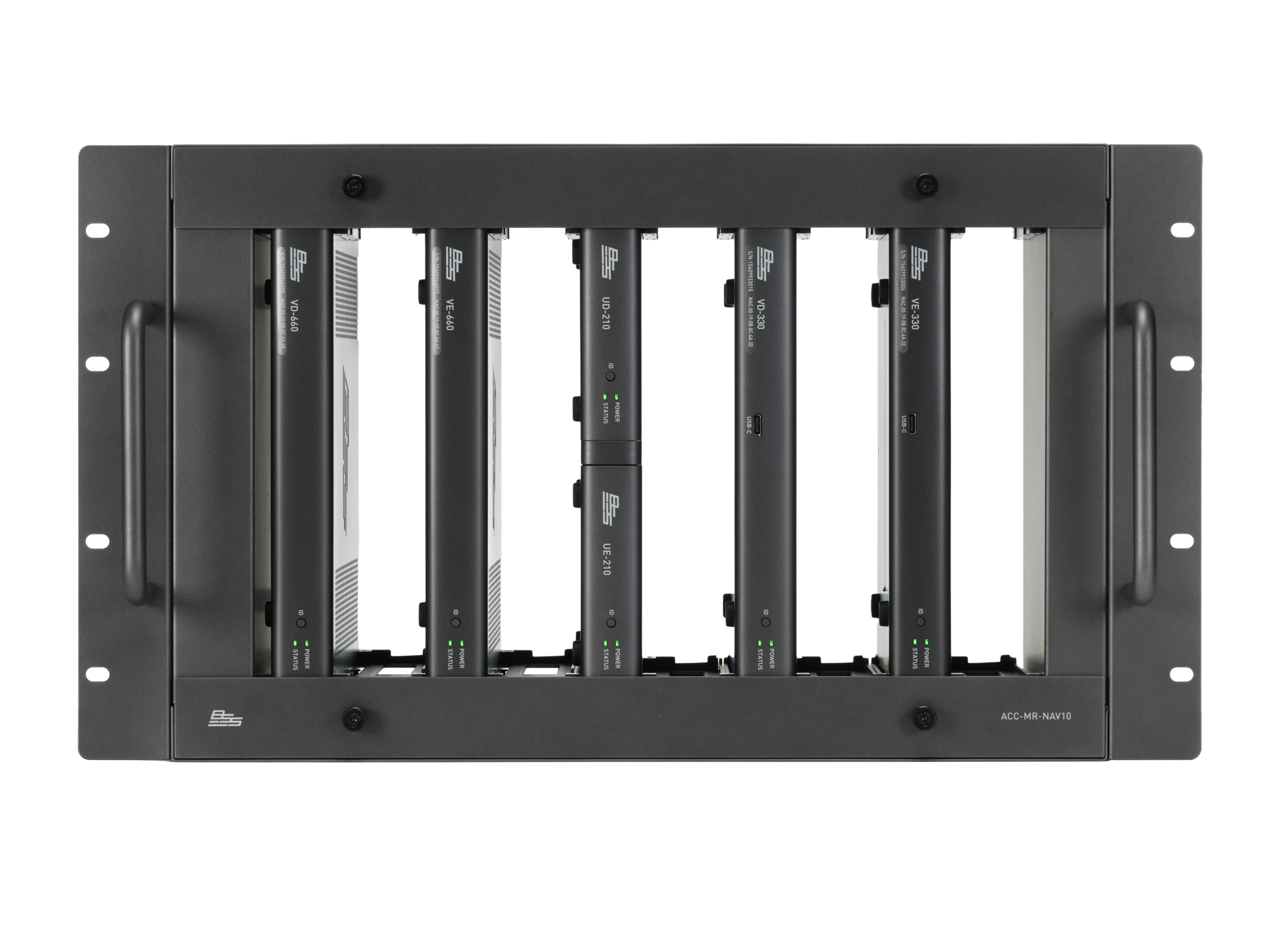

Il BSS ACC-MR-NAV10 è un accessorio per montaggio in rack che offre dieci slot verticali per l'installazione dei prodotti OMNI Networked AV in un rack per apparecchiature. L'ACC-MR-NAV10 occupa fino a 8 RU, di cui 6 RU per il telaio e 2 RU per la ventilazione. Offre raffreddamento attivo tramite due cassetti di ventole, superiore e inferiore, che garantiscono un'ampia circolazione dell'aria. Gli slot non occupati possono essere chiusi con il pannello accessorio ACC-MR-NAVB1.

L'ACC-MR-NAV10 è compatibile con le serie OMNI 600 e 300, nonché con la serie OMNI 200 con due unità installate affiancate.

Download

CAD Drawings

	Dimensione	Caricato
ACC-MR-NAV10 - CAD Drawings aggiornato: ago 2026	6,79 MB	ago 2026

Compliances

	Dimensione	Caricato
ACC-MR-NAV10 - EU Declaration of Conformity aggiornato: ago 2026	598 KB	ago 2026
ACC-MR-NAV10 - UKCA Declaration of Conformity aggiornato: ago 2026	523 KB	ago 2026

Spec Sheets

	Versione	Lingua	Dimensione	Caricato
ACC-MR-NAV10 Spec Sheet versione A, aggiornato: lug 2026	A		781 KB	lug 2026

Quick Start Guides

	Dimensione	Caricato
ACC-MR-NAV10 - Quick Start Guide aggiornato: ago 2026	384 KB	ago 2026

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Specifiche

Compatible with	OMNI-VE-660 OMNI-VD-660 OMNI-VE-610 OMNI-VD-610 OMNI-VE-330 OMNI-VD-330 OMNI-UE-210* OMNI-UD-210* * Bracket accessory included with these products to allow installation of two units in one slot
Included	Two 1 RU Vented Plates
AC Power Port	IEC C13 Connector
Power Supply	4.0 Amp; 100-240 Volts AC power supply
Environmental	Temperature - 32° to 104°F (0° to 40°C) Humidity - 10% to 90% RH (Non-Condensing) Heat Dissipation - 85 BTU/hr
Product Dimensions (H x W x D)	5.12” x 18.9” x 6.34” (130mm x 480mm x 161mm) 6.9” x 18.9” x 6.34” (175mm x 480mm x 161mm) with 2 RU Venting
Product Weight	10.5 lbs. (Approx. 4.76kg)
SKU Numbers	BSS-MR-NAV10
