BLU-120

配备 BLU link 的 I/O 扩展器

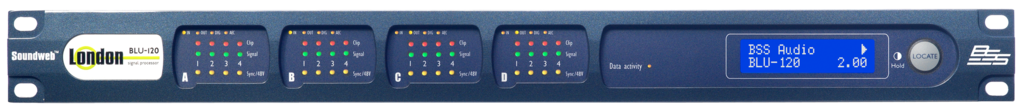

Blu 120 front full width
较大的图像
Soundweb London BLU-120 提供可配置的输入/输出和高带宽容错数字音频总线。BLU-120 可通过HiQnet™ London Architect 进行配置。 丰富的逻辑对象以及“拖放式”配置方法提供了一个简单熟悉的设计环境。BLU-120 还具备低延迟的 256 通道容错数字音频总线,采用标准 CAT 5e 电缆,兼容设备间的传输距离为 100m。光纤媒体转换器可将设备间的距离扩展至 40km 以上。 4 个卡槽有利于许多不同设备的输入/输出配置。 每个插槽可容纳六种可用的输入/输出卡,包括模拟输入卡、模拟输出卡、数字输入卡、数字输出卡、AEC 输入卡和电话混合卡。 每个卡支持 4 个通道。模拟输入卡为每个通道 6dB 一直到 +48dB 提供了软件可配置增益,并为每个通道提供了软件可配置幻像电源。数字输入卡和数字输出卡处理 AES/EBU 和/或 S/PDIF 音频,并提供多种定时和同步选项。 (更多关于输入/输出卡的信息请参见专用数据表)每个通道的幻像电源、同步、信号存在和削波信息可通过清晰的前面板 LED 指示轻松访问,无需 PC。前面板显示屏可显示设备名称、设备类型、固件版本号、时间、IP 地址和子网掩码等设备特定信息。 双向定位功能允许从HiQnet London Architect 和在其中识别设备。12 路控制输入和 6 路逻辑输出允许 BLU-120 集成兼容 GPIO 的设备。Soundweb London 接口套件完整的文档详细描述了Soundweb London 系统是如何与第三方控制系统集成的,它包含在HiQnet London Architect 的安装中。BLU-120 和Soundweb London 系列的其他型号提供完全定制的系统解决方案的构建模块。 光纤媒体转换器推荐:BSS Audio MC-1 JBL VerTec V4 DSP 预设数据可从 jblpro.com 的 V4 预设数据下载页面获得。V4 预设数据下载页面 HYPERLINK "http://www.jblpro.com/vertec1/V4download.html"

特点

• 4 个输入/输出卡插槽 • 可配置的输入/输出 • 模拟输入(每个通道均有幻像电源) • 模拟输出 • 数字输入(AES/EBU 与 S/PDIF) • 数字输出(AES/EBU 与 S/PDIF) • AEC 输入(每个通道均有幻像电源) • 电话混合卡 • 具有丰富的逻辑对象 • 256 通道,低延迟,容错数字音频总线 • 明晰的前面板 LED 指示灯 • 提供各种信息的前面板显示屏 • 双向定位功能 • 12 路控制输入与 6 路 GPIO 集成逻辑输出 • 用于第三方控制系统集成的Soundweb London 接口套件(文档) • HiQnet设备 • 使用HiQnet London Architect 进行配置、控制与监控

说明书

下载

性能

机箱

19" (single rack space)
自定义 I/O (根据卡) yes
模拟输入 up to 16
数字输入 up to 16
AEC 投入 up to 16
模拟输出 up to 16
数字输出 up to 16
电话连接 up to 4
最大的输入输出 16
配置 Software
液晶显示器 yes
逻辑处理 yes
RS-232 yes
GPIO yes
信号处理 (MHz) no
Cobranet no
SWL 数字音频总线 256
勤务 no
但丁 no
