BLU-325

配备 BLU link 和 AVB 的 I/O 扩展器

较大的图像

Soundweb London BLU-325 提供可配置的输入/输出、以太网 AVB 音频和高带宽容错数字音频总线。

BLU-325 可通过HiQnet™ London Architect 进行配置。 丰富的逻辑对象以及“拖放式”配置方法提供了一个简单熟悉的设计环境。

该处理器配备有以太网 AVB 音频,并拥有用于容错的主端口和副端口,通过单独的以太网端口进行控制。

BLU-325 还具备低延迟的 256 通道容错数字音频总线,采用标准 CAT 5e 电缆,兼容设备间的传输距离为 100m。 光纤媒体转换器可将设备间的距离扩展至 40km 以上。输入、模拟输出、数字输入和数字输出的 4 个卡槽有利于许多不同设备的输入输出配置。

模拟输入卡为每个通道 6dB步程一直到 +48dB 提供了软件可配置增益,并为每个通道提供了软件可配置幻像电源。数字输入卡和数字输出卡处理 AES/EBU 和/或 S/PDIF 音频,并提供多种定时和同步选项。 (更多关于输入/输出卡的信息请参见专用数据表)

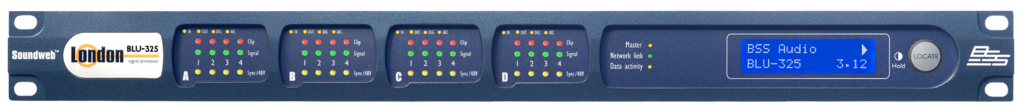

每个通道的幻像电源、同步、信号存在和削波信息可通过清晰的前面板 LED 指示轻松访问,无需 PC。前面板显示屏可显示设备名称、设备类型、固件版本号、时间、IP 地址和子网掩码等设备特定信息。 双向定位功能允许从HiQnet London Architect 和在其中识别设备。

12 路控制输入和 6 路逻辑输出允许 BLU-325 集成兼容 GPIO 的设备。

Soundweb London 接口套件完整的文档详细描述了Soundweb London 系统是如何与第三方控制系统集成的,它包含在HiQnet London Architect 的安装中。

BLU-325 和Soundweb London 系列的其他型号提供完全定制的系统解决方案的构建模块。

光纤媒体转换器推荐:

BSS Audio MC-1

JBL VerTec V4 DSP 预设数据可从 jblpro.com 的 V4 预设数据下载页面获得。

V4  预设数据下载页面

特点

• 4 个输入/输出卡插槽 • 可配置的输入/输出

• 模拟输入(每个通道均有幻像电源)

• 模拟输出

• 数字输入(AES/EBU 与 S/PDIF)

• 数字输出(AES/EBU 与 S/PDIF)

• AEC 输入(每个通道均有幻像电源)

• 电话混合卡

• 具有丰富的逻辑对象

• 以太网 AVB 音频 • 256 通道,低延迟,容错数字音频总线

• 明晰的前面板 LED 指示灯 • 提供各种信息的前面板显示屏

• 双向定位功能

• 12 路控制输入与 6 路 GPIO 集成逻辑输出

• 用于第三方控制系统集成的Soundweb London 接口套件(文档)

• HiQnet设备

• 使用HiQnet London Architect 进行配置、控制与监控

下载

  Version Language Size Uploaded
BLU-325 数据表-英语   en  275.9 KB 3月13日
Brochures
Soundweb London Family Brochure     1.3 MB 8月27日
Software
HiQnet Motion Control     11月01日
HiQnet London Architect 6.00.R5    116.5 MB 7月25日
Application Guides
HARMAN Auditorium AV Solution for Business     12月10日
HARMAN Training Theater AV Solution for Business     12月10日
Install Guides
BLU Series Install Guide-English     1.5 MB 8月04日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

机箱

19 英寸(单机架空间)
自定义 I/O (根据卡) yes
模拟输入 最多 16 个
数字输入 最多 16 个
AEC 投入 最多 16 个
模拟输出 最多 16 个
数字输出 最多 16 个
电话连接 最多 4 个
最大的输入输出 16
配置 软件
液晶显示器 yes
逻辑处理 yes
RS-232 yes
GPIO yes
信号处理 (MHz)
Cobranet
勤务 yes
但丁
SWL 数字音频总线 256
