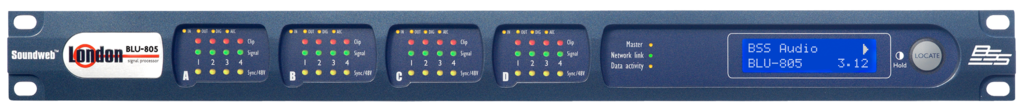

BLU-805

信号处理器(带BLU link 和 AVB)

较大的图像

Soundweb London BLU-805提供可设置的I / O,可设置的信号处理,以太网AVB音频和高带宽、容错数字音频总线。

BLU-805具有开放式架构,可通过HiQnet™London Architect进行全功能设置。丰富的处理和逻辑对象素材以及“拖放式”设置方法,为设计人员提供了一个简单而熟悉的编程环境。

该处理器带有以太网AVB音频路由,主辅端口容错音频总线,并通过另外的以太网端口进行控制。

BLU-805还具有256个通道的低延迟、容错数字音频总线,使用标准的Cat 5E电缆,在兼容设备之间传输距离为100米。. 光纤媒体转换器可将设备之间传输距离增加至超过40公里。

四个插槽方便了许多不同的设备I / O配置。每个插槽可以容纳 六种可用的I / O卡中的任何一种,包括模拟输入卡、模拟输出卡、数字输入卡、数字输出卡、AEC输入卡和电话混合卡。每张卡支持四个通道。

模拟输入卡可提供6dB步长的可配置增益,最高到+ 48dB,每通道配有幻象电源可通过软件开启。数字输入卡和数字输出卡可处理AES / EBU和S/PDIF音频,并提供各种时钟和同步选项。AEC输入卡和电话混合卡专门用于处理电话会议应用。(有关I/O卡的详细信息,请参见专用数据表)

每个通道的幻象电源、同步、信号状态和削波信息都可以轻松访问,无需接入PC,可通过前面板LED指示灯读取。设备特定的信息,如设备名称、设备类型、固件版本号、时间、IP地址和子网掩码可从前面板显示。双向定位功能允许设备被HiQnet London Architect识别。

12个控制输入和6个逻辑输出允许BLU-805与GPIO兼容设备集成。Soundweb London接口套件,详细说明了Soundweb London系统如何与第三方控制系统集成,这些文档包含在HiQnet London Architect的安装文件中。

BLU-805和Soundweb London家族的其他成员为完美的定制化系统解决方案提供了基础。

光纤转换器建议:

BSS Audio MC-1

JBL VerTec V4 DSP 预设数据可从 jblpro.com 的 V4 预设数据下载页面获得。

V4  预设数据下载页面

特点

  • 四个输入/输出卡插槽
  • 可设置的输入/输出
  • 模拟输入(每个通道带有幻象电源)
  • 模拟输出
  • 数字输入(AES / EBU和S/PDIF)
  • 数字输出(AES / EBU和S/PDIF)
  • AEC输入(每个通道带有幻象电源)
  • 电话混合卡  可设置信号处理
  • 丰富的处理和逻辑对象素材
  • 以太网AVB音频
  • 256通道,低延迟、容错数字音频总线
  • 清晰的前面板LED指示灯
  • 前面板信息显示器
  • 双向定位功能
  • 12个控制输入和6个逻辑输出,用于GPIO集成
  • Soundweb London接口套件,用于第三方控制系统集成(文档)
  • HiQnet设备
  • 通过HiQnet London Architect进行设置、控制和监测

说明书

下载

  Version Language Size Uploaded
BLU-805 数据表     535.9 KB 6月24日
Brochures
Soundweb London Family Brochure     1.3 MB 8月27日
Software
HiQnet Motion Control     11月01日
HiQnet London Architect 6.00.R5    116.5 MB 7月25日
Application Guides
HARMAN Auditorium AV Solution for Business     12月10日
HARMAN Training Theater AV Solution for Business     12月10日
Install Guides
BLU Series Install Guide-English     1.5 MB 8月04日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

机箱

19 英寸(单机架空间)
自定义 I/O (根据卡) yes
模拟输入 最多 16 个
数字输入 最多 16 个
AEC 投入 最多 16 个
模拟输出 最多 16 个
数字输出 最多 16 个
电话连接 最多 4 个
最大的输入输出 16
配置 软件
液晶显示器 yes
逻辑处理 yes
RS-232 yes
GPIO yes
信号处理 (MHz) 800
Cobranet
但丁
勤务 yes
SWL 数字音频总线 256
