BLU-GPX

通用控制信号I/O扩展器

BLU-GPX
较大的图像

Soundweb London BLU-GPX是一款网络GPIO通用控制信号输入输出扩展器,当系统需要增加模拟控制功能时,可以经济实惠地增加控制信号输入、逻辑输出和继电器开关。BLU-GPX具有与其他Soundweb London设备同样丰富的逻辑对象素材,两个支持PoE功能的以太网端口用于通信和主电源,12VDC电源连接器,用于备用电源,RS-232端口与串行设备兼容,一组用户可设置的前面板LED,用户可设置的前面板LCD,用户可设置的用于声音指示的压电蜂鸣器和定位功能。

BLU-GPX具有36个控制输入接口。与其他Soundweb London设备上的控制输入一样,这些控制输入接口可以连接控制干触点开关、多层级参数的可调电阻,以及线性模拟信号参数的电位器。

BLU-GPX具有23个逻辑输出。与其他Soundweb伦敦设备上的逻辑输出一样,这些逻辑输出可以直接连接到电压控制元件,如LED和继电器。

BLU-GPX集成了8个继电器输出,每个都有常开(NO)和常闭(NC)端子。继电器将根据HiQnet参数打开或关闭,并且可以直接连接到电阻控制的电气元件/电路。这些继电器输出可省去寻找和部署外部继电器的需求。

BLU-GPX具有47个公用接地触点。多个公用触点简化了到外部设备的接线,从而减少跨端子触点的连接需要。该产品还提供了12个参考连接,便于3线模式操作。

BLU-GPX具有开放式架构,可通过HiQnet™London Architect完成全部设置。丰富的逻辑对象素材和“拖放式”设置方法给使用者提供了一个简单而熟悉的编程环境。该设备可通过两个带PoE供电功能的以太网端口中的任意一个进行设置、控制、监测和供电。该设备也可以通过串行端口进行控制和监测。关于冗余电源备份,它还提供了一个额外的12VDC接口。前面板的“电源”LED指示灯可以方便地查看电源状态。

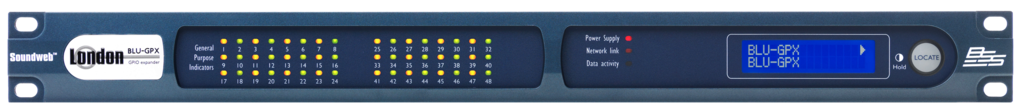

BLU-GPX的前面板带有48个软件可编程LED。每个LED能够显示红、绿、黄多种颜色指示。前面板还含有一块80 x 16分辨率的软件可编程单色LCD屏,可用于用户定义的事件文本视觉指示。

BLU-GPX具有一个软件可编程的4 kHz压电蜂鸣器,可用于指示用户定义的事件。

双向定位功能允许设备可以被HiQnet London Architect或从HiQnet系统中被识别。

BLU-GPX和Soundweb London家族的其他成员提供了完美的定制化系统解决方案的基石。

特点

• 36个控制输入(GPI)

• 23个逻辑输出(GPO)

•8个NC / NO继电器输出

• 47个共用接地使走线简捷

• 3线模式的12个参考连接

• 2线或3线模式可选

• 1个光电隔离器用于监测误操作

• 丰富的逻辑对象素材

• 2个带PoE供电的以太网端口,用于设置、控制、监测、主供电和冗余通信

• 1个12VDC备用电源接口

• 48个用户可设置的LED(前面板)

• 用户可设置的LCD(前面板)

• 4kHz压电蜂鸣器用于声音指示 • 双向定位功能

下载

  Version Language Size Uploaded
file type icon BLU-GPX 数据表-英语
en updated: 3月 2024
  en  364.6 KB 3月 2024
file type icon BLU-GPX Install Guide-英语
en updated: 3月 2024
  en  1.4 MB 3月 2024
Software
platform icon HiQnet Audio Architect
version 2.55.2, updated: 2月 2024
2.55.2     2月 2024
platform icon HiQnet London Architect
version 6.02.R3, updated: 11月 2023
6.02.R3     117.4 MB 11月 2023
Certifications
file type icon EN 54 Certification
updated: 10月 2020
    48.7 KB 10月 2020

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

机箱

19 英寸(单机架空间)

显示

LCD 和 48 个用户可配置的 LED(前面板)
配置 软件
逻辑处理 yes
RS-232 yes
GPIO yes
继电器触点 8 个 NC/NO 中继输出
以太网供电 (PoE) yes
看门狗输出 yes
接头 3.5mm Phoenix/Combicon

电源

主:IEEE802.3af 以太网供电 (PoE),辅:12VDC、19W 外部电源
