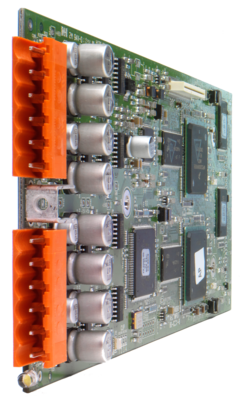

数字输出卡

AES/EBU,S/PDIF 输出加字时钟

较大的图像

Soundweb London 数字输出卡旨在填充 Soundweb London BLU-800、BLU-805、BLU-806、BLU-320、BLU-325、BLU-326、BLU-160、BLU-120、BLU-80、BLU-32 和 BLU-16 设备的 4 个卡槽之一。这些数字卡使 Soundweb London 设备能够接收 AES/EBU 和 S/PDIF 音频信号。

数字输出卡可以通过以下方式配置:

• 2 个立体声 AES/EBU 信号

• 1 个立体声 AES/EBU 信号/ 1 个立体声 S/PDIF 信号

• 2 个立体声 S/PDIF 信号



数字输出卡有两个 Combicon 接口,用法如下:

• 接口 1

o 立体声音频,通道 1 和 2 - AES/EBU / S/PDIF

o 立体声音频,通道 3 和 4 - AES/EBU / S/PDIF

• 接口 2*

o 时钟输入 - 高阻抗

o 时钟输入 - 75R 终端

* HiQnet London Architect 选定有效时钟

接口 [时钟 输入] [音频 输出]
信号 3&4 1&2 3&4 1&2
引脚 [S + -] [S + -] [S + -] [S + -]



时钟输入 正:至 + AES/EBU 正:至 + S/PDIF 信号:至 +
  负:至 -   负:至 -   信号接地:至 -
  零或 -:至 S   屏蔽:至 S   屏蔽*:至 S
          * 短 "S" 至 "-" 用于无屏蔽电缆

说明书

性能

数字输出 4
数字输出类型 AES/EBU 与 S/PDIF
Word 同步输入 yes
