MSR260

2 路输入 × 6 路输出

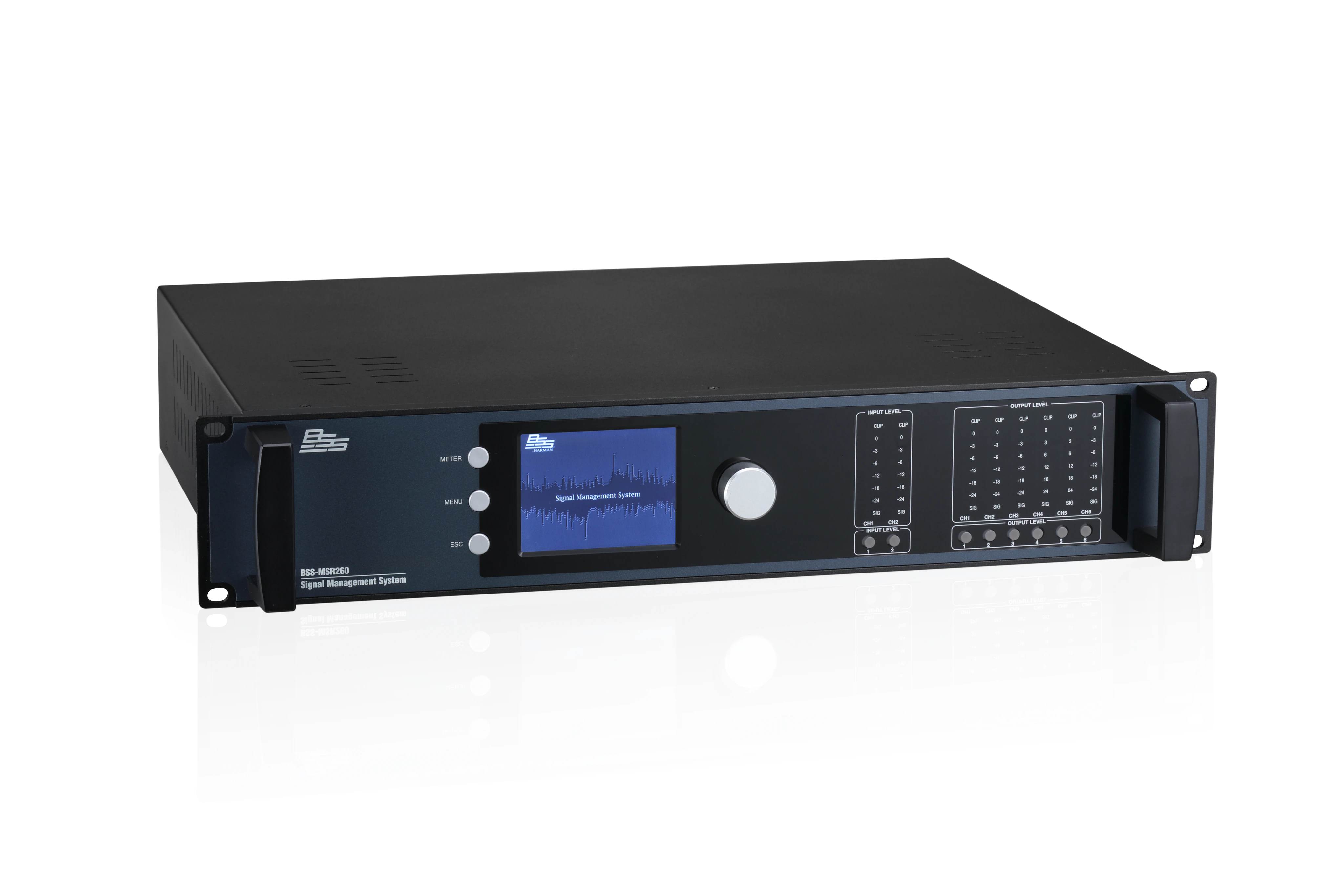

较大的图像

随着 BSS 新开发的 MSR 系列信号管理系统的出现,音频信号处理和系统管理变得轻而易举。对于俱乐部、酒吧和餐厅吧台这种总是需要播放音乐的地方而言,MSR 系列卓越的声音性能,灵活的安装和直观的控制使音频信号控制和调音变得简单容易。

为了增强用户体验和友好性,MSR 系列可以通过 PC 上直观的图形用户界面或前面板上的 3.5 英寸全彩 LCD 触摸屏来进行控制,无需连接控制器软件,适用于现场快速操作。

MSR 系列具有多种音频信号处理功能,包括增益、路由、混音、GEQ、PEQ、BPF、压缩器/限幅器等。31 波段图形均衡器使输入和输出信号调音简单轻松。9 波段参数均衡器及各种各样的滤波器,如 Bessel、Butter-worth 和Linkwitz-Riley 确保了系统的绝佳性能。特别为输出通道设计的压缩器/限幅器,进一步确保了整个系统安全稳定的运行。

对于分频网络,MSR 将先进的 FIR 滤波器和传统的 IIR 滤波器相结合,前者满足线性相位,具有良好的织物特性,后者则尽量减少扬声器设备之间的相互干扰。 无论需要轻柔还是强劲的声音,S. Dynamic 的 DEFAULT 或 ENHANCED 模式都会为音色调优提供灵活选项。

MSR 系列包括两个型号:

MSR260(2 路输入 × 6 路输出)

MSR480(4 路输入 × 8 路输出)

更多详情



A/D, D/A

性能

内部采样率

96KHz

A/D, D/A 浮点精度

24Bit

 动态范围

115dB(@A计权)

模拟

输入与输出

2 路输入,6 路输出

输入阻抗

20KΩ 平衡

最大输入电平

20dBu(@0dB 输入增益)

THD+N

< 0.005%(0dB,1KHz)

频率响应

20~20KHz(< ± 0.25dB)

信道间串音

-100dB(@0dB,1KHz)

输入处理

数字接口

(AES/EBU)

(N/A)

(N/A)

GEQ/CH

31Band( +15dB ~ -15dB Range)

PEQ/CH

9 波段(贝尔,高架,低架支持)

输入路由

支持

输入延时

1,300 毫秒(10 微秒周期)/通道

输出处理

GEQ/CH

31段( +15dB ~ -15dB Range)

PEQ/CH

9段 (贝尔,高架,低架支持)

分频

支持: 1×2,1×3,1×4

滤波

Bessel 12,18,24,36,48 dB/oct

Buttor-worth 12,18,24,36,48 dB/oct

Linkwitz-Riley 12,18,24,36,48 dB/oct

FIR 滤波 (Max 1100 Tabs/share All)

极性

正/负

相位控制

0~ 179° (by 5°)

输出延时

1,300 毫秒(10 微秒周期)/通道

限幅

-20dBu ~ +20dBu Threshold

启动时间 : 0.3 m~ 100 msec

释放时间: ×2,4,8,16,32 Attack Time

接口

模拟/数字

输入/输出

3针 XLR (仅用于模拟信号)

控制

MGMT

100 Base-T (RJ45 两端口)

电源

工作电压

100~240V AC (50/60Hz)

消耗功率

< 30W 满负载

LCD屏

LCD 屏尺寸/ 英寸

3.5 英寸全彩 LCD (触摸屏)

物理信息

尺寸

480mm×350mm×88mm (2U) 可入机柜

重量

 5.5 Kg

特点

>分频器结合 FIR 和 IIR 滤波器

>直观通用的图形用户界面

>内置全彩色 LCD 触摸屏,可快速操作

>双以太网端口,可用于 GUI 控制和多单元级联

> 50 个可用的用户预设

>可选的 S. Dynamic 模式(默认和增强)
