模拟输出卡

线路输出

Analog Output Card
较大的图像

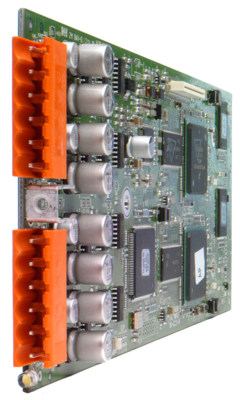

Soundweb London 模拟输出卡旨在填充 Soundweb London BLU-800、BLU-805、BLU-806、BLU-320、BLU-325、BLU-326、BLU-160、BLU-120、BLU-80、BLU-32 和 BLU-16 设备的 4 个卡槽之一。该模拟卡使 Soundweb London 设备能够发送线路电平信号。

模拟输出卡有两个 Combicon 接口,用法如下:

• 接口 1

o 平衡/非平衡音频,通道 1 – 麦克风/线路

o 平衡/非平衡音频,通道 2 – 麦克风/线路

• 接口 2

o 平衡/非平衡音频,通道 3 – 麦克风/线路

o 平衡/非平衡音频,通道 4 – 麦克风/线路



接口 [线路 Combicon] [线路 Combicon]
信号 4 3 2 1
引脚 [S + -] [S + -] [S + -] [S + -]



平衡 热:至 + 非平衡  热:至 +
  冷:至 -   连接到屏蔽:至 -
  屏蔽:至 S   屏蔽:至 S





下载

  Version Language Size Uploaded
file type icon Analog Output Card 数据表-英语
en updated: 9月 2023
  en  66.6 KB 9月 2023

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

模拟输出 4 线路
输出类型 平衡/非平衡
