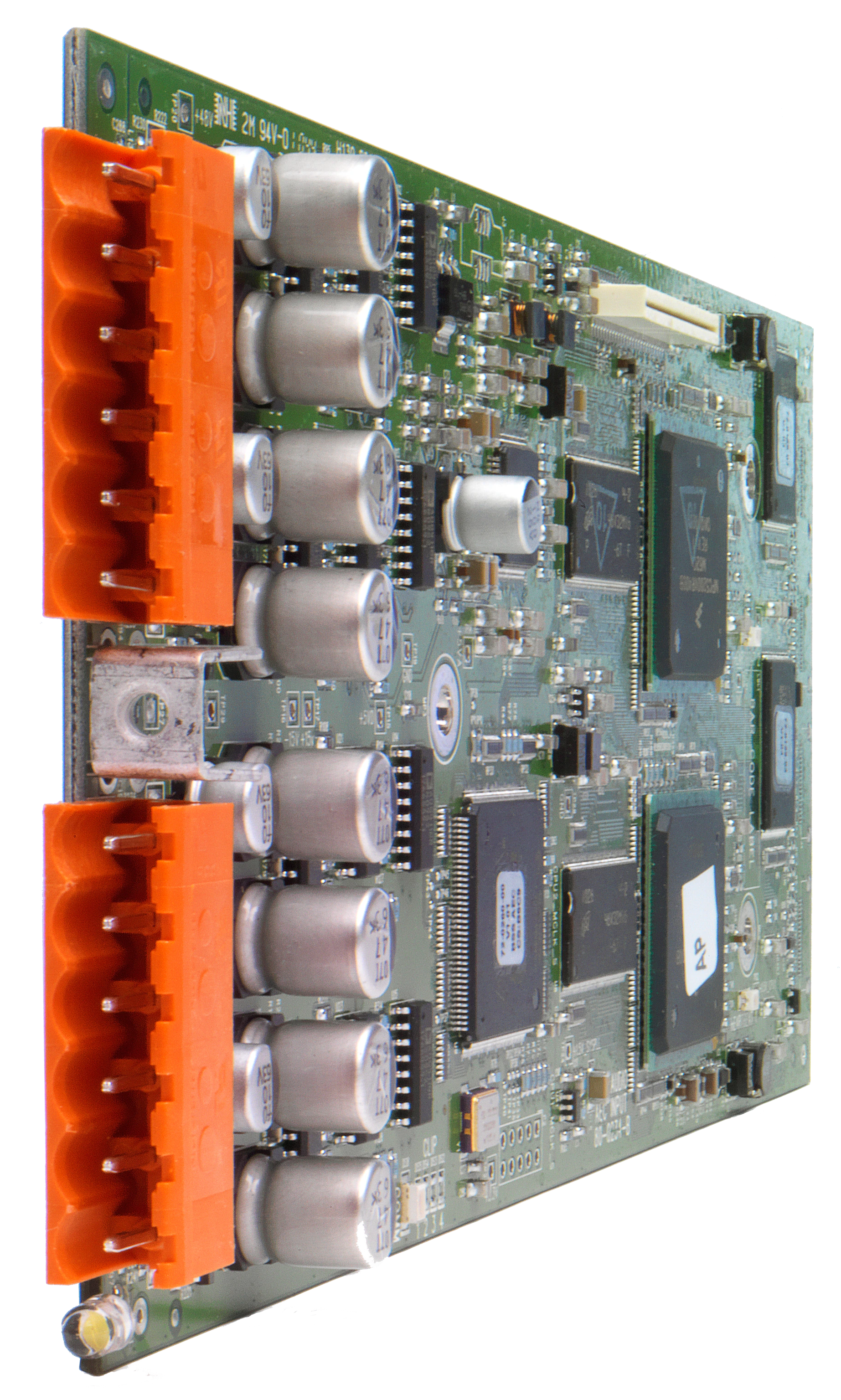

Die Soundweb London Digital Output Card ist für die Bestückung eines beliebigen der vier Kartensteckplätze auf den Soundweb London Geräten BLU-800, BLU-805, BLU-806, BLU-320, BLU-325, BLU-326, BLU-160, BLU-120, BLU-80, BLU-32 und BLU-16 ausgelegt. Diese digitalen Karten ermöglichen Soundweb London Geräten den Empfang von AES/EBU- und S/PDIF-Audiosignalen.
Die Digital Output Card kann auf folgende Weise konfiguriert werden:
- 2 Stereo AES/EBU Signale
- 1 Stereo AES/EBU Signal / 1 Stereo S/PDIF Signal
- 2 Stereo S/PDIF Signale
Die Digital Output Card hat zwei Combicon-Steckverbinder, die wie folgt verwendet werden:
- Steckverbinder 1
- Stereo Audio, Kanäle 1 und 2 - AES/EBU / S/PDIF
- Stereo Audio, Kanäle 3 und 4 - AES/EBU / S/PDIF
- Steckverbinder 2*
- Takteingang - Hochimpedanz
- Takteingang - 75R terminiert
* aktive Takt wird in HiQnet London Architect ausgewählt
| Steckverbinder | [Takteingang] | [Audioausgang] | ||
|---|---|---|---|---|
| Signal | 3&4 | 1&2 | 3&4 | 1&2 |
| Pin | [S + -] | [S + -] | [S + -] | [S + -] |
| Takteingang | Positiv: zu + | AES/EBU | Positiv: zu + | S/PDIF | Signal: zu + |
|---|---|---|---|---|---|
| Negativ: zu - | Negativ: zu - | Signalmasse: zu - | |||
| nil oder -: zu S | Schirm: zu S | Schirm*: zu S | |||
| * „S" mit „-" verbinden für ungeschirmtes Kabel | |||||
