BLU-BOB1

(断接盒)输出扩展器

BLU-BOB1
较大的图像

Soundweb London BLU-BOB1 或“断接盒”通过Soundweb London 高带宽容错数字音频总线提供了 8 个模拟音频输出扩展通道。

该扩展器具备低延迟及 256 个通道容错数字音频总线,采用了标准 CAT 5e 线缆,兼容设备间的传输距离为 100m。BSS Audio MC-1 光纤媒体转换器使用单模光纤可将设备间的距离扩展至 10km 以上。

BLU-BOB1 输出通道可通过位于设备背部的 6 个 DIP 开关轻松进行配置,开关可 8 个为一组选择连续通道。 这一简单配置可实现从数字音频总线上可用的 256 个通道中选择任意 8 通道范围。只能通过选择 DIP 开关来配置输出通道的分配情况。BLU-BOB1 不能通过HiQnet™ London Architect 进行配置。

8 个模拟线路电平输出使用了与其他Soundweb London 系列产品相同的接线端子连接器。

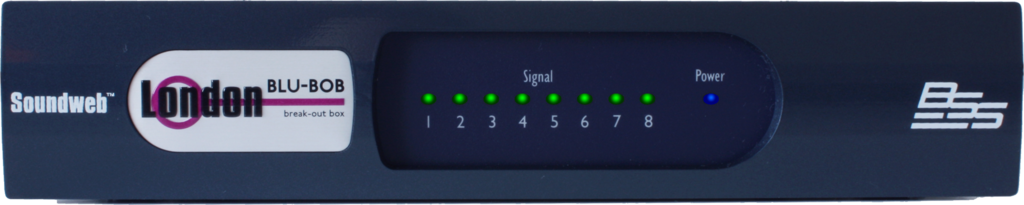

信号展示和电源状态通过前面板上的 LED 指示灯清晰显示。

有两种底盘样式可供选择,第一种 (BLU-BOB1) 为半个机架宽度,可安装于桌面或墙壁的版本,第二种 (BLU-BOB2) 为 19”单机架空间版本,带有设备机架安装吊耳。两个版本的前面板指示和后面板连接是相同的。

BLU-BOB1 断接盒输出扩展器由设备随附的 12V 直流适配器供电。

BLU-BOB1 和Soundweb London 系列的其他型号提供完全定制的系统解决方案的构建模块。

特点

• 8 个模拟音频输出

• 标准接线端子连接器,用于模拟音频连接

• DIP 开关,用于通道范围选择

• 256 通道,低延迟,容错数字音频总线

• 明晰的前面板 LED 指示灯

• 12V 直流外部电源(随附)

• 接线端子连接器,用于电源连接

• 半个机架宽,桌面安装或壁挂式机箱

下载

  Version Language Size Uploaded
file type icon BLU-BOB1 CAD drawing front
en updated: 9月 2023
  en  479.4 KB 9月 2023
file type icon BLU-BOB1 CAD drawing rear
en updated: 9月 2023
  en  1.0 MB 9月 2023
file type icon BLU-BOB1 数据表-英语
en updated: 9月 2023
  en  479.0 KB 9月 2023
Brochures
file type icon Soundweb London Family Brochure
updated: 10月 2020
    1.3 MB 10月 2020
Software
platform icon HiQnet London Architect
version 6.00.R5, updated: 8月 2023
6.00.R5     116.5 MB 8月 2023
Install Guides
file type icon BLU-BOB1 and BLU-BOB2 Install Guide-English
updated: 10月 2020
    1.2 MB 10月 2020

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

机箱

半机架(单空间、一半宽度)
模拟输出 8
配置 DIP 开关
SWL 数字音频总线 256

accessories

1U 机架安装套件
1U Rack-Mount Kit Main photo
较大的图像

BSS Audio 1U 机柜安装套件可以将2 x 半机柜尺寸的 Soundweb London 设备(BLU-BIB 和 BLU-BOB1)安装在一个机柜的空间里。

1U 机柜安装套件可容纳一个 BLU-BIB 设备,一个 BLU-BOB1 设备,两个 BLU-BIB 设备,两个 BLU-BOB1 设备,或以上设备各一个。 每个设备提供 8 个通道的模拟输入/输出扩展,1U 机柜安装套件允许单个机柜空间内更高的输入/输出密度(16 通道)。

对于只安装了一个输入/输出扩展器的情况,随附的半机柜宽档板可用来填充机柜前部的空白空间。

主要特色:

• 可在单个机柜空间内容纳两个 BLU-BIB / BLU-BOB1 设备

• 用于未使用空间的半机柜接线压板(随附)

• 将设备固定到机柜的安装螺丝(随附)
